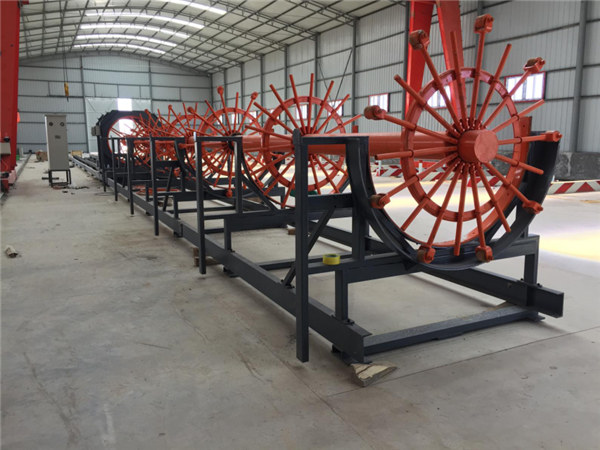

เสริมเชื่อมตะเข็บกรง

Pilemaster นี้ (mahine กรงเชื่อม) กำหนดระยะห่างโกลนผ่าน PLC ด้วยความแม่นยำสูง

Desctription ของ เครื่องเชื่อมกรง

---

ตามข้อกำหนดในการก่อสร้างแถบยาวเป็นอาหารผ่านหลุมบนดิสก์ roatating คงที่โดยมนุษย์และได้รับการแก้ไขเชื่อมหัวหนึ่งของโกลนไปแถบตามยาวและดิสก์หมุนจะลมและย้ายกลับไปที่ระยะทางคงที่เพื่อเชื่อม spiral bar ไปยังแถบ longitudinal bar นี่เป็นวิธีการที่กรงกอง (กรงเชื่อม, กรงเสริม) จะเกิดขึ้น

ความแม่นยำของกรงแบบกรง: กรงเสริมความต้องการความแม่นยำสูงของระยะห่างของเครื่องโกลน, ปลั๊กตัวนี้ (เครื่องเชื่อมกรง) ตั้งระยะห่างของโกลนโดยใช้ PLC เพื่อให้สามารถปรับแรงเสียดทานได้อย่างแท้จริงระยะทางของโกลนจะขึ้นอยู่กับความเร็วในการหมุนและการเคลื่อนที่ ความเร็วดังนั้นในการควบคุมของ PLC จะมีไม่ต้องกังวลเกี่ยวกับ

พารามิเตอร์ทางเทคนิค:

---

แบบ	RN-LH1250	RN-LH1500	RN-LH2000	RN-LH2500
เส้นผ่าศูนย์กลางเสาเข็ม	200-1250mm	300-1500mm	400-2000mm	400-2500mm
น้ำหนักกรงเสาเข็ม	3000kg	4500kg	6000kg	8000kg
แท่งยาวตามแนวยาว	12-40mm	12-40mm	12-40mm	12-40mm
โกลน	5-16mm	5-16mm	5-16mm	5-16mm
สนามโกลน	50-450mm	50-450mm	50-450mm	50-450mm
แรงไฮดรอลิค	10Mpa	10Mpa	10Mpa	10Mpa
พลังงาน (รวมทั้งอุปกรณ์ให้อาหาร)	11kw	13kw	23kw	30KW
ขนาดโดยรวม (L * W * H)	25 * 1.8 * 2 เมตร	29 * 2 * 2.2m	30 * 2.5 * 2.8m	43 * 3 * 3.5 เมตร
น้ำหนักรวม	8T	12T	18T	23T

ลักษณะเฉพาะ

---

อัตราการผลิตสูง:

โดยปกติจะต้องใช้แรงงาน 10 คนซึ่งแบ่งออกเป็นสองงานเพื่อช่วยในการให้อาหารการเชื่อมและการติดตั้งภายในด้วยความช่วยเหลือของพนักงาน 10 คนนี้เครื่องนี้สามารถผลิตกรงสำเร็จรูปอย่างน้อย 20 วันในหนึ่งวัน

คุณภาพกรงที่มั่นคง:

เมื่อเทียบกับการทำกรงด้วยมือทำให้การผลิตเครื่องจักรกลสามารถทำได้ดีกว่ากรงเกลียวปกติทำให้กรงสำเร็จรูปมีเส้นผ่าศูนย์กลางและรูปร่างที่เหมือนกันและคุณภาพของผลิตภัณฑ์จะสอดคล้องกับมาตรฐานที่คาดไว้

ต้นทุนการผลิตต่ำ:

เมื่อเทียบกับการผลิตกรงแบบแมนนวลทำให้ไม่จำเป็นต้องผลิตเครื่องจักรกลในการติดตั้งแหวนด้านในแถบยาวด้วยลวดซึ่งสามารถประหยัดต้นทุนวัตถุดิบได้ถึง 1%

เวลายกสั้น:

ด้วยความช่วยเหลือของแม่แบบแถบยาวจะถูกวางไว้อย่างสม่ำเสมอบนเส้นรอบวงเพื่อให้ง่ายต่อการตักร่วมกันสองกรงและสามารถประหยัดเวลารอก

ตำแหน่งพนักงาน

ปกติ 5 คนต่อกะ

การให้อาหาร: 2 คน

การเชื่อม: 1 คน

การติดตั้งแหวนภายใน: 2 คน

จำนวนคนงานที่ต้องการและตำแหน่งไม่ได้รับการแก้ไขตลอดเวลาโปรดเปลี่ยนแปลงตามขนาดของกรง

อัตราการผลิต:

เส้นผ่าศูนย์กลาง 1000mm กรงสองกะทำงาน 200-260 เมตรต่อวันต่อเครื่อง

เส้นผ่าศูนย์กลาง 1250 มม. กรงสองกะทำงาน 180-230 เมตรต่อวันต่อเครื่อง

เส้นผ่านศูนย์กลาง 1500 มม. กรงสองกะทำงาน 150-200 เมตรต่อวันต่อเครื่อง

แม่แบบกรง:

แม่แบบที่มีหมายเลขหลุมวงกลมต่างกันใช้สำหรับการผลิตกรงที่มีเส้นผ่าศูนย์กลางแตกต่างกัน แต่ละเทมเพลตมีเส้นผ่าศูนย์กลางกรงหนึ่งอัน โปรดเตรียมแม่แบบที่สอดคล้องกันก่อนการผลิตกรง หากผู้ซื้อต้องการผลิตกรงที่มีเส้นผ่าศูนย์กลางแตกต่างกัน แต่หากไม่มีแม่แบบที่ตรงตามเกณฑ์โปรดบอกเรามีสองวิธีคือ 1. ให้เราจัดหาวัตถุดิบใหม่ 2. ผู้ซื้อสามารถทำตามรูปแบบการออกแบบที่เราจัดหาไว้ในท้องถิ่น

ตักเข้าร่วมกรงอีกต่อไป

มีสองวิธีสำหรับกรงแฉกข้อต่อ

เหล็กข้อต่อตักบาร์: ข้อต่อตักสองแถบเหล็กสั้นเป็นหนึ่งยาวแล้วแก้ไขแถบยาวบนแม่แบบและเชื่อมแถบเกลียวที่พวกเขาเพื่อให้กรงยาว

ข้อต่อตักกรง: ทำให้สองกรงสั้นซึ่งมีความยาวเท่ากับแถบตามยาวของมัน จากนั้นให้ตักกรงสองตัวสั้น ๆ ใส่ไว้ในที่ยาว

ติดตั้งวงแหวนภายใน

เพื่อเพิ่มความบกพร่องในการเชื่อมเราขอแนะนำให้ทำการติดตั้งวงแหวนภายในหลังจากที่กรงได้รับการเชื่อมเข้ารูปทรง

และเราจัดหาเสบียงเครื่องเก๋ให้ตรงกับแหวนด้านใน วงแหวนที่ผลิตไม่ได้เป็นวงกลมที่สมบูรณ์ (รูปตัว C) เพื่อการติดตั้งที่ง่าย

ข้อกำหนดของไซต์การติดตั้ง

1. เครื่องควรติดตั้งบนพื้นปูนซีเมนต์

2. ขนาดพื้นที่ติดตั้ง: 12M + 2M เครื่อง: ยาว 30 เมตรและกว้าง 5 เมตร

เครื่อง 18M + 2M: ความยาว 50 เมตรและความกว้าง 5 เมตร

3. ควรติดตั้งกันสาดหลังการติดตั้งเครื่องจักรมิฉะนั้นจะกลายเป็นอุปสรรค

4. การติดตั้งเครื่องและที่บังแดดควรจัดส่งให้เสร็จสิ้นโดยการทำให้รถบรรทุกยาว 17 เมตรสามารถเข้าถึงได้ง่าย

5. ตำแหน่งของเสาบังลมจะต้องได้รับการพิจารณาอย่างรอบคอบมิฉะนั้นจะกลายเป็นอุปสรรคในการส่งมอบกรงเสร็จสิ้น

6. แหล่งจ่ายไฟ: 380V 50KW

ความจุติดตั้ง: 7KW (รวมอุปกรณ์เชื่อม)

ความผันผวนของแรงดันไฟฟ้า: ภายใน 5%

วางตู้ไฟไว้ใกล้กับตู้ควบคุม

พื้นที่จัดเก็บกรงสำเร็จรูปควรมีขนาดใหญ่ที่สุดเท่าที่จะเป็นไปได้ซึ่งสามารถจัดเก็บได้อย่างน้อย 3 วัน โดยปกติแล้วจะมีการสร้างกรงยาวประมาณ 200 เมตรในวันหนึ่ง (2 กะทำงาน)

8. จำเป็นต้องมีเครนและมาตรวัดระดับสำหรับการติดตั้งเครื่องจักร ผู้ปฏิบัติงานของผู้ซื้ออย่างน้อยหนึ่งคนควรมีส่วนร่วมในการติดตั้งเครื่องและทดสอบเพื่อให้ได้รับความรู้พื้นฐานเกี่ยวกับวิธีการใช้งานและบำรุงรักษาเครื่องนี้
