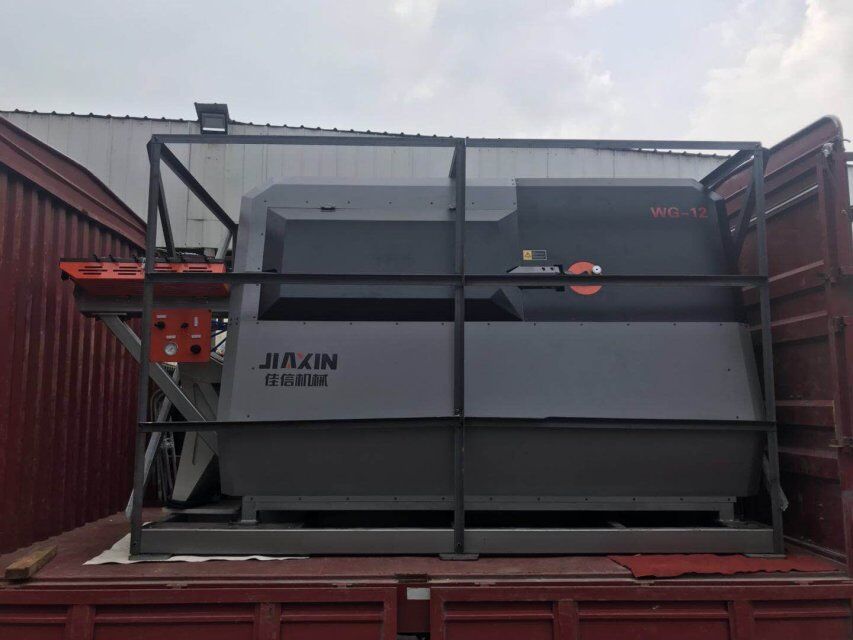

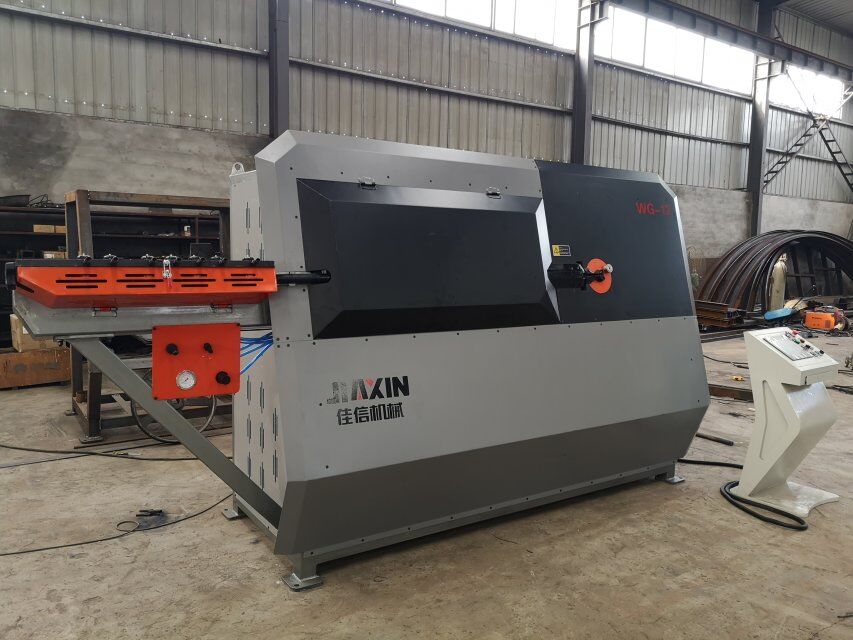

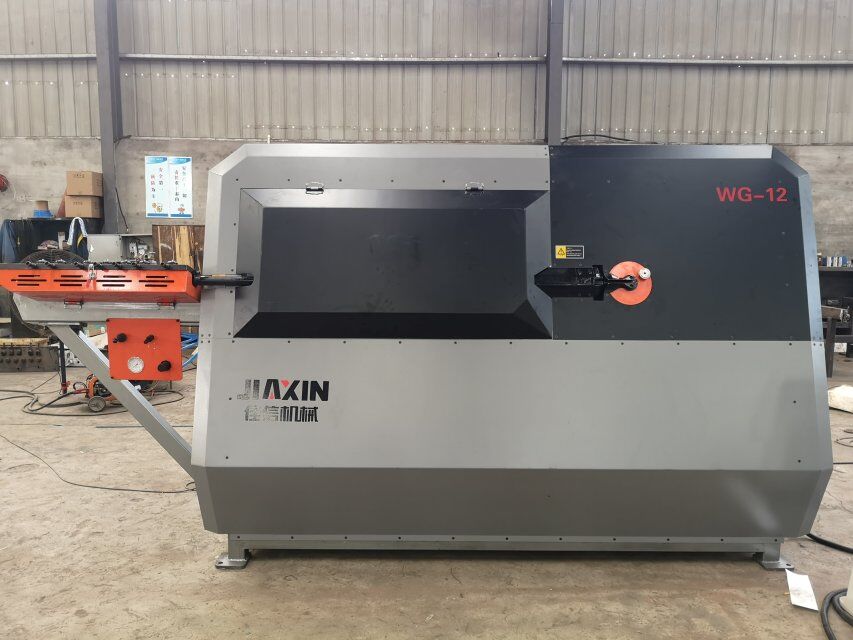

เครื่องดัดโกลนอัตโนมัติ

เครื่องดัดโกลนอัตโนมัติ

♦เครื่องดัดโกลนอัตโนมัตินี้ใช้ระบบควบคุม FATEK หรือ Simens พร้อมหน้าจอสัมผัสสามารถทำการประมวลผลการให้อาหารตรงดัดและตัดเหล็กเส้นได้โดยอัตโนมัติ

♦โกลนดัดอัตโนมัติเครื่องสูงสุดดัดเส้นผ่าศูนย์กลางของเหล็กเส้นเป็น 12 มิลลิเมตร, ใช้กันอย่างแพร่หลายในอุตสาหกรรมการก่อสร้างและการผลิตเหล็กเส้นองค์กร;

ข้อดีของการเลือก JIAXIN เครื่องดัดเหล็ก

1. เครื่องดัดโกลนอัตโนมัติเป็นอัตโนมัติสูงและเครื่องดัดโกลนอัตโนมัติสามารถป้อนกราฟิกการประมวลผลทางเรขาคณิตหลายร้อย (หรือทำกราฟิก) ตั้งค่ามิติการประมวลผลที่ต้องการโดยพลการและคุณสามารถเลือกกราฟิกชนิดใดก็ได้

2. รวมกับล้อยืดแนวนอนและแนวตั้งขับด้วยบิ๊ก 18.1kw เวกเตอร์ยี่ห้อเซอร์โวมอเตอร์ตรวจสอบให้แน่ใจความถูกต้องที่ดีที่สุดเมื่อยืดเหล็กเส้น

3. แกนหมุนสามารถหมุนและกล้องโทรทรรศน์ในความเร็วสูงสามารถตัดเหล็กเส้นอย่างรวดเร็วเพื่อให้ได้ความแม่นยำดัดสูง

4. โกลนอัตโนมัติเครื่องดัดความจุขนาดใหญ่สามารถบันทึกกราฟิกการประมวลผลจำนวนมาก

5. การรวมที่สมบูรณ์แบบของการยืดการปรับขนาดการดัดการห่วงและการตัดการทำงานของเหล็กเส้นการประมวลผลที่มีประสิทธิภาพสูงและตระหนักถึงการทำงานของเครื่องหนึ่งที่มีฟังก์ชั่นหลายอย่างแท้จริง

6. อุปกรณ์ต้องการการทำงานเพียงคนเดียวความจุสูงสุดคือ 1800 ห่วงชนิด / ชั่วโมงซึ่งช่วยปรับปรุงประสิทธิภาพการผลิตและประหยัดต้นทุนแรงงานอย่างมาก

7. คู่สายทำงานสามารถบรรลุการดำเนินงานที่มีประสิทธิภาพและปรับปรุงประสิทธิภาพการผลิต

8. อัตโนมัติโกลนเครื่องดัดโดยใช้ระบบควบคุมเซอร์โวมอเตอร์เซอร์โวและคนขับเซอร์โวทั้งหมดนำแบรนด์ต่างประเทศที่มีชื่อเสียงความแม่นยำสูงอัตราความล้มเหลวต่ำตระหนักถึงกระบวนการดัดอัตโนมัติและไม่ขัดจังหวะ

เครื่องดัดโกลนอัตโนมัติ รายละเอียด

ช่วงการประมวลผลของเหล็กเดียว: ระดับฉันเหล็กกลม 4-12mm /

เกลียวเหล็กระดับ III 6-12 มม

ช่วงการประมวลผลของเหล็กคู่: ระดับฉันรอบเหล็ก 6-10mm / Level III ด้ายเหล็ก 6-8mm

ประสิทธิภาพการประมวลผล: 1440 ชิ้น / ชั่วโมง

แม็กซ์ แองเจิลดัด: ± 180 °

แม็กซ์ ความเร็วการให้อาหาร: 2000mm / s

แม็กซ์ ความเร็วดัด: 1,000 (° / s)

ระยะห่างจากพื้นดินของแกนดัด: 1120 มม

ความยาวด้านโกลน: 130--1800 มม

การใช้พลังงานไฟฟ้าเฉลี่ย: 6kw / h

กำลังการผลิตรวม: 32.35kw

คุณสมบัติของ เครื่องดัดโกลนอัตโนมัติ

1, โกลนอัตโนมัติเครื่องดัดอุปกรณ์การผลิตในเวลาเดียวกันด้วยฟังก์ชั่นยืด, เครื่องที่มีสอง

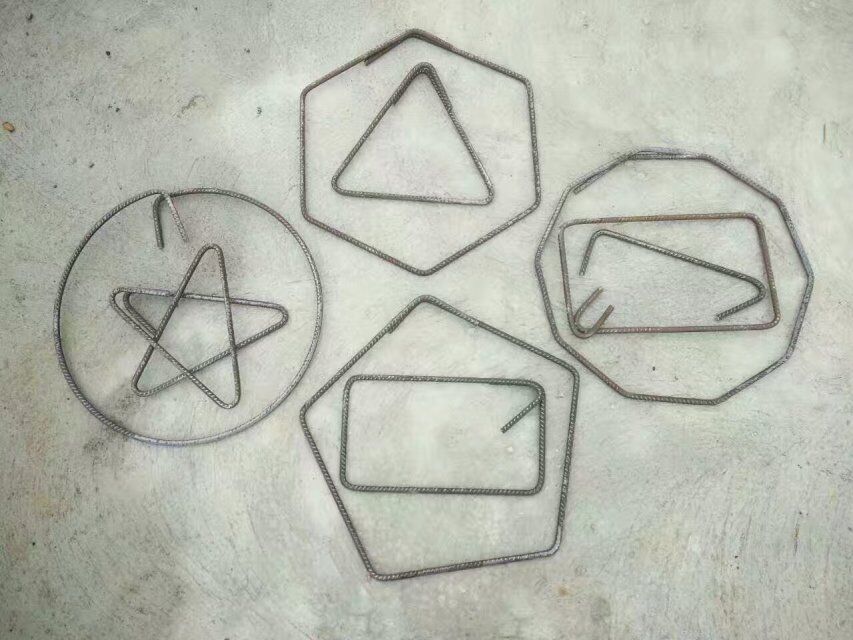

2, โกลนอัตโนมัติเครื่องดัดใช้การควบคุมความฉลาด, การประมวลผลความหลากหลายของขนาดความหลากหลายของสี่เหลี่ยม, สี่เหลี่ยม, เพชร, รูปหลายเหลี่ยม

3 จากลวดเหล็กดิบเพื่อโกลนผลิตภัณฑ์ปั้นการประมวลผลเหล็กลวดรีดเย็นแรงสูง

4 ประสิทธิภาพการผลิตสูงค่อนข้างยี่สิบถึงสามสิบคนงาน

5, อุปกรณ์, แข็งแรง, ใช้งานเพียงคนเดียว, ประหยัดแรงงานได้มาก

6 บันทึกวัตถุดิบในการทำงานคือการปั้นอย่างต่อเนื่องเกือบจะไม่มีการสูญเสียหัววัสดุเหล็ก

7 ครอบคลุมพื้นที่ขนาดเล็กบันทึกพื้นที่ทำงานการจัดตำแหน่งและพื้นที่ทำงานตัดสามารถทำงานในพื้นที่แคบ

8 ค่าบำรุงรักษาอุปกรณ์และต้นทุนพลังงานต่ำมาก

เครื่องดัดโกลนอัตโนมัติ ลักษณะกระบวนการออกแบบ

1. อุปกรณ์ adopts หลักการเคลื่อนไหวของ servomotor + กำเนิดสะอาดไม่มีมลพิษต่อสิ่งแวดล้อม

2. การกระทำแบบยืดหดได้ด้วยการติดตั้งเซ็นเซอร์ตรวจจับความแม่นยำสูงสองตัวเพื่อให้แน่ใจในความน่าเชื่อถือ 100% ของการกระทำ

3. ไม่มีปั๊มลมและเสียงกระบอกสูบ, ประหยัดเวลาการบำรุงรักษาของนิวเมติก, ในเวลาเดียวกันไม่มีการใช้พลังงานปั๊มก๊าซ, สามารถบันทึกสองกิโลวัตต์ต่อชั่วโมงของ

4. แยกประเภทการออกแบบมีดคงที่, ไม่จำเป็นต้องเปลี่ยนทั้ง, การบำรุงรักษาที่สะดวก, ลดค่าใช้จ่าย; เครื่องตัดคงที่สามารถใช้สองด้านปรับปรุงอายุการใช้งาน; สี่ด้านด้วยการออกแบบเครื่องมือที่สามารถเคลื่อนย้ายอายุการใช้งานเพิ่มขึ้น 4 เท่าลดค่าใช้จ่ายอย่างมาก

ลักษณะกระบวนการของการแปรรูปชิ้นส่วน

ด้วยศูนย์ตัดเลเซอร์ CNC อัตโนมัติเต็มรูปแบบหุ่นยนต์เชื่อมอัตโนมัติหลายตัวศูนย์กลึงแนวตั้งและแนวนอนที่แม่นยำหลายร้อยเครื่องการกลึงชิ้นส่วนและส่วนประกอบที่มีความแม่นยำสูงอัตราแลกเปลี่ยนหนึ่งร้อยเปอร์เซ็นต์

1. เครื่องโกลนดัดอัตโนมัติลวดวางกลไก

(1) แร็คปืนใหญ่สองชุดแต่ละชุดสามารถรับได้ 2 ตัน ชั้นวาง L อยู่ในแนวนอนและสามารถวางในแนวนอน หลังจากวางแท่งเหล็กแล้วลวดเหล็กจะถูกส่งไปยังเครื่องยนต์หลักโดยอัตโนมัติ

(2) ตะกร้าลวด L ติดตั้งชุดอุปกรณ์เดินสายซึ่งสามารถป้องกันเหล็กเส้นได้อย่างมีประสิทธิภาพ

2. กลไกการยืดแรงดึงประกอบด้วยแนวขวางภายนอกและแนวตั้งสองแนวตรงภายในและล้อยืดสองอันสุดท้ายจะถูกแบ่งออกเป็นสองส่วนซึ่งสามารถมั่นใจได้ว่าการปรับการยืดเส้นลวดสองครั้งอย่างอิสระ

3. การตัดในเครื่องดัดโกลนอัตโนมัติของกลไกการดัดและตัดประกอบด้วยใบมีดคงที่และใบมีดเคลื่อนที่ซึ่งขับเคลื่อนด้วยมอเตอร์ไฟฟ้า ใบมีดคงที่ใช้เพื่อ จำกัด ทิศทางของเหล็กเส้นและสามารถเปลี่ยนได้อย่างรวดเร็วภายในไม่กี่วินาที มีดมือถือสามารถใช้ได้ทั้งสี่ด้านและค่าบำรุงรักษาต่ำ

4. ระบบควบคุมไฟฟ้า adopts อุตสาหกรรมคอมพิวเตอร์ CNC ระบบควบคุมที่มีความแม่นยำสูงและมันสามารถปรับให้เข้ากับสภาพแวดล้อมการทำงานที่ไม่ดีมาก ด้วยหน้าจอสีผลึกเหลวผ่านอินพุตหน้าจอสัมผัสเราสามารถออกแบบ 32 โกลนและแถบเค้าร่างที่มีรูปร่างใด ๆ ในมุม

ทำไมต้องเลือก JIAXIN ขายเครื่องดัดโกลน

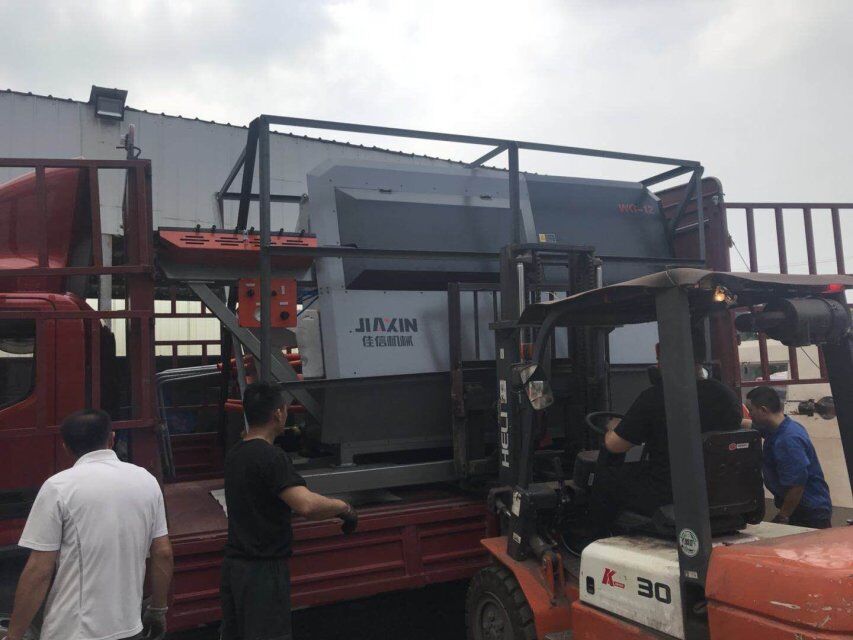

เราเป็นผู้ผลิตเครื่องดัดโกลน CNC เครื่องดัดเหล็กอัตโนมัติบาร์เครื่องดัดโกลนอัตโนมัติเครื่องตัดเครื่องยืดเหล็กเส้น ฯลฯ เรายังสามารถจัดหาการตั้งค่าโรงงานใหม่บริการเต็มบรรทัด เราได้ส่งออกเครื่องดัดโกลนอัตโนมัติหลายชนิดเครื่องดัดโกลนอัตโนมัติไปยังประเทศและภูมิภาคต่าง ๆ เช่นอินโดนีเซีย, ปาร์กิสถาน, เวียดนาม, พม่า, เกาหลี, มาเลเซีย, แอฟริกาใต้, ตะวันออกกลางตะวันออกกลาง ฯลฯ
